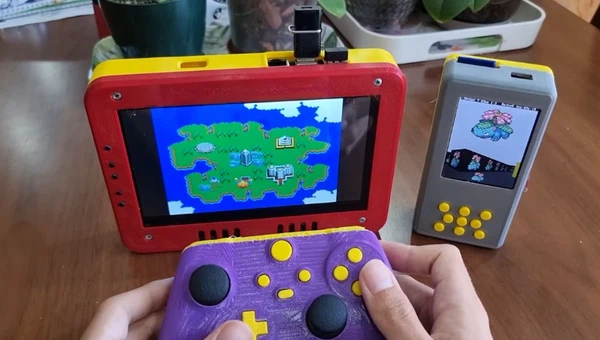

Cum funcționează kiturile de jocuri portabile Raspberry Pi?
Kiturile de joc portabile Raspberry Pi funcționează combinând un singur-computer de bord cu un afișaj, comenzi fizice și un sistem de baterii, toate coordonate de un software de emulare care traduce codul clasic de joc în instrucțiuni executabile. Raspberry Pi acționează ca procesor central, rulând sisteme de operare specializate precum RetroPie sau Recalbox care conțin mai mulți emulatori pentru diferite console de jocuri.
Aceste sisteme se bazează pe trei straturi interconectate: integrare hardware care conectează fizic componentele prin pini GPIO și protocoale de comunicație, emulare software care imită comportamentul hardware de jocuri de epocă și managementul energiei care reglează ieșirea bateriei pentru a menține tensiunea stabilă pentru toate componentele.
Arhitectura hardware de bază
Baza oricărui dispozitiv portabil Raspberry Pi este computerul cu un singur-placă. Majoritatea constructorilor aleg între Pi Zero 2 W pentru versiuni ultra-compacte sau Pi 4 pentru o emulare mai exigentă. Pi Zero 2 W consumă aproximativ 500-800 mA în timpul jocului activ, în timp ce Pi 4 poate consuma până la 1,5 A la sarcină maximă atunci când emulează sisteme mai complexe precum Nintendo 64 sau PlayStation 1.
Selectarea componentelor creează o serie în cascadă de decizii tehnice. Un afișaj de 3,5 inchi 640x480 necesită configurații diferite de pin GPIO decât un ecran HDMI de 5 inchi. Primul se conectează de obicei prin SPI (Serial Peripheral Interface) folosind pini precum GPIO 25 pentru selectarea datelor/comenzi și GPIO 8 pentru selectarea cipului, consumând 200-300mA. Ecranele HDMI se conectează prin portul video dedicat, dar necesită propriul circuit de alimentare, deseori trăgând suplimentar 400-500mA din sistemul de baterii.
Comenzile fizice se conectează direct la pinii GPIO configurați ca intrări cu rezistențe interne pull-up. Când apăsarea unui buton pune la pământ pinul, stratul software detectează schimbarea stării. O schemă de control standard necesită minimum 12 pini GPIO: patru pentru panoul direcțional (sus, jos, stânga, dreapta), patru pentru butoanele de acțiune (A, B, X, Y), doi pentru butoanele de umăr (L, R) și două pentru comenzile sistemului (Start, Select). Constructorii avansați implementează multiplexarea pentru a reduce numărul de pini, folosind registre de deplasare sau expandoare I2C care permit intrări 16+ prin doar 3-4 pini.
Interfața de afișare determină complexitatea construcției în mod semnificativ. Afișajele SPI necesită instalarea manuală a driverului și editarea fișierului de configurare, specificând parametri precum unghiul de rotație, rata de reîmprospătare și calibrarea suprapunerii tactile. Conexiunile DSI (Display Serial Interface) de pe afișajele oficiale Raspberry Pi detectează automat-prin suprapunerile arborelui dispozitivelor, simplificând configurarea software-ului, dar necesitând conexiuni precise ale cablului panglică care sunt fragile în timpul asamblarii.
Ingineria sistemului de alimentare
Gestionarea bateriei separă configurațiile funcționale de pericolele de incendiu. Celulele cu polimer de litiu produc o tensiune nominală de 3,7 V, dar fluctuează între 4,2 V încărcate complet și 3,0 V epuizate. Raspberry Pi necesită 5V stabil la un amperaj suficient, necesitând un circuit de convertizor boost.
Soluțiile populare includ Adafruit PowerBoost 1000C, care acceptă intrare LiPo de 3,7 V și oferă ieșire reglată de 5 V până la 1 A continuu, cu capacitate de vârf de 2 A. Eficiența conversiei variază de la 80-92% în funcție de sarcină, ceea ce înseamnă că o baterie de 2500mAh nu oferă 2500mAh de putere utilizabilă - așteptați-vă mai aproape de 2000-2200mAh după pierderile de conversie.
Caracteristicile critice de siguranță previn defecțiunile catastrofale. Circuitele integrate de gestionare a încărcării TP4056 gestionează încărcarea bateriei cu litiu, limitând curentul la 1C (1000mA pentru o celulă de 1000mAh) și terminând la 4,2V pentru a preveni supraîncărcarea. Circuitele de protecție monitorizează supra-descărcarea (putere de tăiere sub 2,8-3,0 V), scurtcircuite și condiții de supratemperatura. Construcțiile lipsite de aceste protecții riscă evadarea termică, unde rezistența internă generează căldură care accelerează reacțiile chimice, provocând potențial incendiu.
Calculele duratei de funcționare a bateriei dezvăluie realitatea bugetului de putere. Un sistem Pi Zero 2 W cu un afișaj SPI de 3,5 inchi și sunet amplificat consumă aproximativ 750 mA în total. Cu o baterie de 4000 mAh și o eficiență de conversie de 85%, durata de funcționare teoretică ajunge la 4,5 ore, dar jocul intensiv are de obicei 3-3,5 ore din cauza încărcării variabile a procesorului și a luminozității ecranului.
Managementul avansat al energiei implică monitorizarea bazată pe GPIO{0}}. Conectarea pinului de avertizare a bateriei scăzute a lui PowerBoost la GPIO 15 permite software-ului să detecteze căderile de tensiune sub 3,2 V, declanșând rutine grațioase de oprire care împiedică coruperea cardului SD. Unele versiuni implementează circuite integrate pentru indicatorul de combustibil al bateriei, cum ar fi MAX17048, care comunică prin I2C, oferind procente precise de stare-de-încărcare, mai degrabă decât simple praguri de tensiune.
Mecanica de emulare a software-ului
RetroPie servește ca platformă software dominantă, construită pe sistemul de operare Raspberry Pi cu EmulationStation care oferă interfață grafică. Arhitectura sistemului constă din trei straturi: nucleul Linux care gestionează abstracția hardware, RetroArch acționând ca cadru de emulare cu API-uri standardizate pentru controler și nuclee libretro individuale care execută emularea specifică consolei-.
Când lansați un joc, EmulationStation transmite calea fișierului ROM către RetroArch, care încarcă core-ul corespunzător-de exemplu, Snes9x pentru jocurile Super Nintendo. Emulatorul citește datele binare ROM și interpretează instrucțiunile procesorului consolei originale. Pentru procesorul Ricoh 5A22 al SNES care rulează la 3,58 MHz, procesoarele moderne Raspberry Pi care operează la 1-1,8GHz oferă peste 400 de ori viteza de ceas brută, dar emularea precisă necesită precizie la nivel de ciclu care consumă o putere de procesare substanțială.
Ritmul cadrelor determină netezimea jocului. Ieșire console originale la rate de reîmprospătare fixe - 60 Hz pentru sistemele NTSC, 50 Hz pentru PAL. Driverele video de la RetroArch sincronizează viteza de emulare cu rata de reîmprospătare a ecranului, scăzând sau duplicând cadrele atunci când apar nepotriviri de sincronizare. Latența audio provine din dimensiunile bufferului: bufferele mai mici (64-128 de mostre) reduc întârzierea, dar riscă trosnirea pe un hardware mai lent, în timp ce bufferele mai mari (256-512 eșantioane) asigură un sunet neted, cu un decalaj de intrare de 20-40 ms.
Diferiți emulatori necesită resurse. 8-de biți foarte diferite, cum ar fi NES și Game Boy, rulează fără efort pe un Pi Zero, consumând 15-25% CPU. Emularea Super Nintendo necesită 40-60% pe un Pi Zero 2 W, în timp ce PlayStation 1 are nevoie de 70-85%. Emularea Nintendo 64 rămâne problematică chiar și pe Pi 4, cu multe titluri prezentând scăderi de cadre și erori grafice în ciuda specificațiilor superioare ale lui Pi, deoarece emularea precisă a procesorului MIPS R4300i al lui N64 și a coprocesorului Reality necesită o sincronizare precisă pe care interpretarea software-ului se străduiește să o obțină.
Configurarea are loc prin fișierele retroarch.cfg și-specifice sistemului. Setările video controlează scalarea rezoluției-eșantionarea punctelor pentru pixeli-autenticitatea perfectă versus filtrarea biliniară pentru netezime. Shaderele aplică efecte vizuale-în timp real, simulând liniile de scanare CRT sau matricele LCD portabile, dar fiecare strat de shader consumă resurse GPU. Calitatea reeșantionării audio afectează atât fidelitatea sunetului, cât și suprasolicitarea procesării.
Maparea intrărilor traduce apăsările fizice ale butoanelor în semnale ale controlerului virtual. RetroPie folosește un sistem cu două-niveluri: EmulationStation mapează intrările fizice pentru navigarea prin meniu, în timp ce RetroArch gestionează comenzile-de joc. Controlerele bazate pe GPIO-utiliză software precum GPIONext care creează un dispozitiv de gamepad virtual la nivel de kernel, arătând identic cu controlerele USB din perspectiva emulatorului.
Integrare display și audio
Tehnologia ecranului modelează în mod fundamental experiența utilizatorului. Afișajele SPI comunică în serie, transferând datele pixelilor, câte un bit, prin pinii partajați. Acest lucru limitează ratele de reîmprospătare-majoritatea ecranelor SPI de 3,5-inch la 30-40fps, adecvate pentru titlurile mai vechi, dar problematice pentru jocurile cu ritm rapid. Driverul fbcp-ili9341 permite SPI hardware la 80MHz, îmbunătățind performanța, dar necesitând compilarea modulelor de kernel.
Ecranele HDMI oferă suport pentru rezoluție nativă și capacitate de 60 fps, dar complică designul portabil. Adaptoarele Mini HDMI la micro HDMI introduc puncte de stres mecanic predispuse la defecțiuni. Traseul cablului trebuie să țină cont de consumul de energie al afișajului; rularea liniilor de alimentare separate de 5 V direct din circuitul bateriei previne scăderea tensiunii care cauzează pâlpâirea ecranului în timpul creșterilor de încărcare a procesorului.
Funcționalitatea tactilă pe ecranele rezistive necesită calibrare. Biblioteca tslib mapează coordonatele fizice de atingere pentru a afișa pixeli printr-o matrice de calibrare în 7 puncte. Ecranele tactile capacitive comunică prin protocolul I2C, raportând până la 10 puncte de atingere simultane, dar consumând pini GPIO suplimentari și necesitând drivere de kernel compatibile.
Implementarea audio utilizează de obicei PWM (Pulse Width Modulation) pentru ieșirea de bază sau I2S (Inter-IC Sound) pentru rezultate de calitate. Mufa-încorporată de 3,5 mm a lui Pi produce un sunet acceptabil, dar zgomotos, cu șuierat audibil în timpul trecerilor liniștite. Modulele DAC dedicate, cum ar fi PCM5102A, se conectează prin pini I2S (GPIO 18, 19, 21) și oferă sunet de 24-biți/192 kHz cu rapoarte semnal-zgomot care depășesc 100dB.
Cerințele de amplificare depind de impedanța difuzorului. Difuzoarele mici de 8 ohmi de 0,5 W se împerechează cu amplificatoare PAM8403 Clasa D care oferă 3 W pe canal la o eficiență de 90%. Controlul volumului are loc fie prin potențiometre hardware conectate la amplificator, fie prin mixare software în ALSA (Advanced Linux Sound Architecture), acesta din urmă introducând o latență minoră, dar permițând un control digital precis.
Implementarea controlerului GPIO
Antetul GPIO (Intrare/Ieșire de uz general) oferă 26 de pini utilizabili pentru intrările butoanelor după ce se ține seama de alimentare, de masă și de pini rezervați pentru comunicarea cu afișaj. Fiecare pin de intrare configurat cu o rezistență internă de tracțiune de 50-kilohmi se află la 3,3 V atunci când nu este apăsat niciun buton. Apăsarea unui buton conectat între pin și masă trage tensiunea la 0V, creând o schimbare de stare detectabilă.
Eliminarea software-ului previne declanșările false de la respingerea comutatorului mecanic. O implementare tipică eșantionează starea pin la fiecare 10 ms, confirmând apăsarea atunci când se potrivesc trei citiri consecutive. Debouncing hardware folosind condensatori de 100nF peste bornele comutatorului oferă semnale mai curate, dar adaugă numărul de componente și cerințele de spațiu.
Scanarea matricelor reduce utilizarea pinului pentru versiunile cu butoane 16+. O matrice 4x4 folosește opt pini GPIO-patru ieșiri și patru intrări. Software-ul activează secvenţial fiecare rând de ieşire în timp ce citeşte coloanele de intrare, detectând ce buton(e) sunt apăsate. Rata de scanare trebuie să depășească 100 Hz pentru a preveni intrările ratate în timpul secvențelor rapide de butoane, introducând complexitate de sincronizare în bucla principală a programului.
Build-urile avansate încorporează intrări analogice pentru joystick-uri. Pi nu are convertoare native analog-la-digitale, necesitând cipuri ADC externe, cum ar fi ADS1115, conectate prin I2C. Fiecare joystick folosește două canale analogice pentru axele X și Y, raportând valori de la 0-65535 pe care software-ul le mapează la -32768 la +32767 pentru compatibilitatea RetroArch.
Considerații de management termic
SoC-ul BCM2711 al Raspberry Pi (pe Pi 4) sau BCM2710A1 (pe Pi Zero 2 W) generează căldură semnificativă în timpul sarcinilor susținute. Fără management termic, procesorul accelerează de la 1,8 GHz la 1,0 GHz la 80 de grade pentru a preveni deteriorarea, provocând scăderi bruște ale ratei cadrelor în timpul jocului.
Răcirea pasivă folosind radiatoare din aluminiu cu plăcuțe adezive termice disipează 2-3W prin convecție. Suprafața radiatorului și designul aripioarelor determină capacitatea de răcire - un radiator de 15x15x10mm cu aripioare verticale poate menține temperaturile cu 10-15 grade sub temperatura ambiantă în timpul sarcinilor moderate.
Răcirea activă cu ventilatoare de 30x30mm 5V mută 1-2 CFM de aer, permițând funcționarea susținută în modul turbo. Controlul ventilatorului prin modularea lățimii impulsului GPIO ajustează vitezele pe baza citirilor de temperatură a procesorului de la /sys/class/thermal/thermal_zone0/temp. Implementarea histerezisului (pornirea ventilatorului la 65 de grade, dar nu oprirea până la 55 de grade) previne ciclul rapid care este audibil și enervant.
Designul carcasei afectează în mod critic fluxul de aer. Orificiile de ventilație poziționate pentru flux-încrucișat-în apropierea procesorului, evacuarea vizavi-creează o mișcare constantă a aerului. Carcasele din plastic solid, fără ventilație, pot reține căldura, provocând o limitare termică chiar și cu radiatoare atașate. 3D-carcasele imprimate cu structuri interne de susținere care nu blochează fluxul de aer, optimizează atât răcirea, cât și integritatea structurală.
Procesul de asamblare și capcanele comune
Construcția fizică începe cu testarea componentelor în afara carcasei. Conectarea Pi la un monitor prin HDMI în timp ce cardul SD pornește RetroPie verifică funcționalitatea de bază înainte de a adăuga complexitatea afișajului și controlerului. Acest pas de diagnosticare previne depanarea unităților asamblate unde accesul prin cablu este dificil.
Erorile de identificare a pinului GPIO cauzează cele mai frustrante eșecuri. Antetul de 40-pin numere pinii de la 1 la 40, dar numerele GPIO diferă - pinul fizic 11 este GPIO 17. Utilizarea schemei de numerotare BCM în software în timp ce vă conectați fizic la numerele plăcii creează nepotriviri care sunt dificil de diagnosticat. Imprimarea unei diagrame de pinout și verificarea cu un multimetru economisește ore de depanare.
Calitatea îmbinării de lipit determină fiabilitatea. Îmbinările de lipire la rece-margele strălucitoare, convexe-au o rezistență ridicată, care provoacă conexiuni intermitente pe măsură ce îmbinarea se încălzește în timpul funcționării. Îmbinările adecvate par netede, concave și gri plictisitoare, indicând fuziunea completă a metalului. Reziduurile de flux rămase pe plăci pot provoca scurgeri de curent între pinii adiacenți, mai ales problematice în mediile umede.
Solicitarea mecanică a conexiunilor duce la defecțiuni premature. Portul micro USB al lui Pi Zero rezistă la aproximativ 5.000 de cicluri de inserare înainte de a se detașa de pe PCB. Lipirea cablurilor de alimentare direct pe suporturile de testare elimină acest punct de defecțiune, dar anulează garanțiile. Utilizarea detensionării la toate conexiunile de cablu-cleiul fierbinte este surprinzător de eficientă-previne îndoirea care obosește îmbinările de lipit.
Compatibilitatea cardurilor SD afectează stabilitatea în mod neașteptat. Nu toate cardurile se ocupă de scrierile mici rapide pe care le generează emularea. Cardurile de clasa 10 sau UHS-1 cu IOPS de scriere aleatorie ridicate au performanțe mai bune decât cardurile optimizate-viteză-secvențială. Cardurile originale SanDisk sau Samsung prezintă mult mai puține probleme de corupție a fișierelor decât alternativele fără nume, în ciuda specificațiilor identice pe hârtie.
Tehnici de optimizare a performanței
Overclockarea împinge hardware-ul dincolo de specificațiile nominale pentru o performanță mai bună de emulare. Miezurile ARM Cortex-A53 de 1GHz implicite ale lui Pi Zero 2 W pot atinge 1,2-1,3GHz cu o răcire adecvată, îmbunătățind ratele de cadre pentru PlayStation 1 de la 40fps la 55fps în titlurile solicitante. Configurarea are loc în /boot/config.txt prin setarea arm_freq=1200 și creșterea over_voltage=4 pentru a stabiliza frecvența mai mare.
Alocarea memoriei GPU echilibrează performanța video față de RAM de sistem. RetroPie are o alocare implicită de 256 MB GPU pe modelele Pi de 1 GB. Reducerea la 128 MB eliberează memorie pentru procesele de emulare, oferind totuși suficient tampon video pentru ieșire de 720p. Parametrul gpu_mem din config.txt controlează această împărțire.
Reglatorii kernelului afectează comportamentul de scalare a frecvenței CPU. Regulatorul „la cerere” ajustează frecvența în funcție de sarcină, dar introduce latența în timpul tranzițiilor. Trecerea la regulatorul de „performanță” blochează procesorul la frecvența maximă, asigurând timpi de cadre consecvenți cu prețul unui consum crescut de energie și al generării de căldură. Acest lucru contează cel mai mult în timpul emulării N64 sau Dreamcast, unde încetinirile de moment sunt perceptibile.
Locația de stocare ROM are un impact semnificativ asupra timpilor de încărcare. Stocarea ROM-urilor pe partiția rapidă a cardului SD (sistemul de fișiere rădăcină) încarcă jocurile de 2-3 ori mai repede decât de pe un stick USB lent. Stocarea în rețea prin partajări SMB introduce o latență variabilă care provoacă bâlbâială audio atunci când rețeaua este aglomerată.
Optimizarea shader necesită o utilizare selectivă. Scanline shadere consumă resurse minime, adăugând mai puțin de 5% încărcare GPU. Umbritoarele avansate precum CRT-Royale cu efecte de înflorire pot consuma 40-50% din capacitatea GPU, provocând scăderi de cadre pe hardware-ul mai lent. Testarea impactului fiecărui shader asupra ratei efective de cadre în loc să se bazeze pe descrieri previne problemele de redare.
Variații de kit și compromisuri de design
Seturile comerciale precum PiBoy DMG oferă PCB-uri pre-asamblate cu matrice de butoane integrate, amplificatoare pentru difuzoare și gestionarea bateriei într-o carcasă în stil Game Boy-. Acestea simplifică asamblarea până la conectarea cablurilor panglică și la instalarea unui Pi, dar limitează personalizarea și costă adesea 80-120 USD numai pentru carcasă înainte de a adăuga Pi și baterie.
Construcțiile DIY oferă un control complet în detrimentul complexității. Aprovizionarea componentelor individuale-afișaj, butoane, baterie, circuit de încărcare, carcasă-necesită cercetarea compatibilității și înțelegerea specificațiilor electrice. O construcție complet personalizată ar putea costa 60-80 USD în materiale, dar necesită 15-25 de ore de proiectare, imprimare 3D, cablare și depanare.
Alegerile factorului de formă au un impact semnificativ asupra ergonomiei. Aspectele în stilul Game Boy-vertical sunt naturale pentru jocurile pe 8-biți și pe 16 biți, dar lipsesc comenzile analogice. Modelele orizontale asemănătoare PlayStation Portable găzduiesc stick-uri analogice duble, dar măresc lățimea dincolo de portabilitatea de buzunar. Construcțiile în stil Clamshell DS protejează ecranul, dar complică mecanismele de balamale și necesită afișaje duble cu configurație separată a driverului.
Dimensiunea ecranului versus durata de viață a bateriei prezintă un compromis constant. Un ecran HDMI de 5 inchi atrage 600-700mA, în timp ce un ecran SPI de 3,5 inchi folosește 200-250mA. Acea diferență de 400mA se traduce în aproximativ două ore de funcționare pe bateriile tipice de 4000mAh. Constructorii care acordă prioritate sesiunilor de jocuri maraton aleg afișaje mai mici, în ciuda vizibilității reduse.
Variațiile de calitate ale componentelor afectează construcțiile DIY. Ecranele generice AliExpress pot economisi 15 USD, dar ajung cu pixeli muți, unghiuri de vizualizare slabe sau documentație incorectă a driverului. Numele-marca Waveshare sau piesele Adafruit costă mai mult, dar includ documentație de încredere și asistență comunitară. Timpul economisit pentru depanarea mărcilor justificate depășește de obicei prețul superior.
Configurare software Deep Dive
Configurarea inițială RetroPie necesită scrierea imaginii sistemului de operare pe un card SD folosind instrumente precum Raspberry Pi Imager. Prima pornire extinde sistemul de fișiere pentru a utiliza capacitatea completă a cardului și lansează asistentul de configurare a controlerului EmulationStation. Acest expert mapează intrările fizice la stratul de abstractizare al controlerului RetroArch-fiecare apăsare de buton stochează un cod de tastă pe care RetroArch îl traduce în intrări emulate din consolă.
Fișierele BIOS permit o emulare precisă pentru anumite sisteme. PlayStation 1 necesită fișiere SCPH1001.BIN (NTSC) sau SCPH7502.BIN (PAL) care conțin codul original de pornire Sony. Acestea se află în /home/pi/RetroPie/BIOS/ și trebuie să se potrivească cu anumite sume de verificare MD5 pentru a verifica autenticitatea. Fără fișiere BIOS corecte, jocurile fie nu se lansează, fie prezintă un comportament incorect, cum ar fi lipsa erorilor audio sau grafice.
Metodele de transfer ROM variază de la stick USB (cel mai lent, cel mai compatibil) la SFTP prin rețea (cel mai rapid, necesită configurare). Metoda USB implică crearea unui folder „retropie” pe unitățile formatate FAT32-, introducerea acestuia în Pi, așteptarea ca LED-ul să nu mai clipească pe măsură ce se generează structura de foldere, apoi copierea ROM-urilor în folderele de sistem corespunzătoare (/retropie/roms/snes, /retropie/roms/nes etc.). Transferul în rețea permite glisarea-și plasarea de pe orice computer după ce partajările Samba sunt activate prin scriptul de configurare RetroPie.
Scraping metadate îmbogățește biblioteca jocului cu coperta, descrieri și date de lansare. Scraper-ul încorporat-interogează API-urile ScreenScraper sau TheGamesDB, descarcând imagini și date pentru fiecare ROM detectat. Bibliotecile mari (300+ jocuri) necesită câteva ore pentru a fi analizate, deoarece conturile API gratuite rate-limitează solicitările. Curatarea manuală a titlurilor de probleme specifice funcționează mai bine decât re-răzuirea totul atunci când au loc actualizări.
Temele personalizate personalizează interfața dincolo de estetica albastră implicită a RetroPie. Teme precum ComicBook, TronkyFran sau Magazinemadness se instalează prin meniul de configurare RetroPie, modificând aspectul, fonturile și prezentarea lucrărilor de artă. Unele teme necesită resurse suplimentare, cum ar fi fonturi personalizate sau rezoluții specifice de imagine, crescând cerințele de stocare de la 500 MB la peste 2 GB pentru design-urile media-grele.
Depanarea problemelor comune
Ecranul negru de la pornire indică de obicei o sursă de alimentare inadecvată sau o configurație greșită a afișajului. Verificarea 5V între pinii GPIO 2 și 6 cu un multimetru confirmă livrarea energiei. Dacă tensiunea scade sub 4,75 V în timpul pornirii, circuitul bateriei nu are suficientă capacitate de curent. Problemele de afișare provin adesea din parametrii incorecți /boot/config.txt-comentarea tuturor intrărilor dtoverlay legate de afișare-și opțiunile de forță HDMI revine la valorile implicite pentru diagnosticare.
Intrările controlerului care nu se înregistrează înseamnă de obicei nepotriviri ale numărului GPIO sau software-ul nu rulează. Comanda sudo systemctl status gpionext.service verifică încărcarea corectă a driverului controlerului GPIO. Verificarea /var/log/syslog pentru erori precum „GPIO deja în uz” indică conflicte cu alte servicii sau drivere care revendică aceiași pin.
Problemele audio se manifestă ca lipsă de sunet, trosnituri sau niveluri incorecte ale volumului. Instrumentul de linie de comandă-alsamixer arată și ajustează nivelurile mixerului-apăsând F6 selectează placa de sunet (bcm2835 pentru audio încorporat-, nume DAC USB pentru extern), iar tastele săgeată ajustează volumul canalului. Canalul PCM controlează nivelul general de ieșire, în timp ce anumite canale de joc gestionează sunetul emulator individual. Tronsirea la volume mari înseamnă adesea că tăierea amplificatorului-reduce volumul, mai degrabă decât crește câștigul amplificatorului.
Încetinirea emulării, în ciuda hardware-ului adecvat, de obicei provine din drivere video suboptime sau overhead de shader. Trecerea de la fbcp-fbtft la fbcp-ili9341 pentru afișajele SPI poate îmbunătăți ratele de cadre cu 50-100% prin gestionarea optimizată a tranzacțiilor SPI. Dezactivarea funcțiilor de rulare-înainte și de derulare înapoi în RetroArch reduce supraîncărcarea CPU cu prețul pierderii funcțiilor de-calitatea vieții.
Problemele de conectivitate WiFi afectează construirea Pi Zero W atunci când pinii GPIO interferează cu antena. Antena internă ocupă capătul PCB unde se montează anteturile GPIO, iar cablajul din apropiere poate provoca dezacord. Menținerea cablurilor butoanelor departe de ultimii 15 mm ai plăcii sau adăugarea de dongle USB WiFi (care consumă pini GPIO ca compromis) rezolvă problemele persistente de conectivitate.
Funcții avansate și modificări
Stările de salvare permit suspendarea și reluarea instantanee a jocului, cruciale pentru jocul portabil. Magazinele RetroArch salvează stările în fișierele /home/pi/RetroPie/states/[system]/[game].state, consumând 50KB până la 2MB în funcție de sistem. Funcțiile de-salvare automată se declanșează la ieșirea din jocuri, dar accesul rapid la starea de salvare prin combinații de taste rapide (Select+R1 pentru a salva, Select+L1 pentru a încărca) oferă mai mult control în timpul jocului.
Sistemele de realizare prin integrarea RetroAchievements adaugă urmărire modernă a progresiei la jocurile clasice. După crearea unui cont și activarea funcției în setările RetroArch, sistemul se conectează online pentru a verifica realizările în timp ce joci. Acest lucru necesită o conexiune constantă la internet, care consumă bateriile mai repede și adaugă complexitate construcțiilor portabile.
Capacitățile multiplayer se extind dincolo de suportul pentru un singur-dispozitiv cu doi-jucători. Adaptoarele Bluetooth permit împerecherea controlerului fără fir, deși Bluetooth-ul lui Pi Zero partajează lățimea de bandă cu WiFi, provocând potențial vârfuri de latență. Funcționalitatea Netplay permite multiplayer online, sincronizarea stărilor de emulare între dispozitive, dar necesită conexiuni cu latență redusă-și potrivirea ROM-urilor cu sume de control identice.
Firmware personalizat precum Batocera oferă alternative simplificate la RetroPie. Batocera pornește mai rapid, include mai multe sisteme preconfigurate și acceptă configurații mai complexe din-{--cutie, dar nu are documentația extinsă a comunității care facilitează depanarea RetroPie pentru începători.
Extinderea hardware permite capabilități unice. Adăugarea unui-modul de ceas în timp real prin I2C menține marcajele de timp corecte atunci când sunt offline. Accelerometrele conectate prin GPIO permit comenzile de mișcare pentru jocurile care le-au acceptat. Benzile LED RGB controlate prin pini GPIO creează efecte de iluminare ambientală sincronizate cu evenimentele de joc prin funcționalitatea driverului LED RetroArch.
Considerații legale și etice
Achiziția ROM ocupă zone gri legale. Descărcarea ROM-urilor pentru jocurile pe care nu le dețineți fizic constituie o încălcare a drepturilor de autor în majoritatea jurisdicțiilor. Copiile de rezervă personale de pe cartușele dvs. sunt legale în multe țări, dar eludarea protecției la copiere (necesară pentru jocurile pe disc-) încalcă secțiunea 1201 DMCA din Statele Unite. Unele jurisdicții permit backup-uri fără restricții de eludare DRM.
Fișierele BIOS se confruntă cu constrângeri legale similare. Extragerea BIOS-ului din propria consolă este legală pentru uz personal în majoritatea locurilor, dar descărcarea de fișiere BIOS de la terți-, chiar și pentru hardware-ul pe care îl dețineți, distribuie material protejat prin drepturi de autor. Există reimplementari de BIOS cu sursă deschisă-pentru unele sisteme, dar oferă compatibilitate incompletă.
Jocurile homebrew și ROM-urile distribuite gratuit oferă alternative legale. Site-uri precum itch.io și BrewPi găzduiesc jocuri moderne concepute pentru sisteme retro, create de dezvoltatori indie care permit în mod explicit distribuția. Acestea rulează identic cu ROM-urile comerciale, respectând în același timp legea drepturilor de autor.
Serviciile de emulare comercială precum Nintendo Switch Online demonstrează că deținătorii de drepturi continuă să monetizeze bibliotecile retro. Construirea de handheld-uri personale pentru jocurile deținute cu adevărat diferă din punct de vedere etic de distribuția ROM în masă, dar distincția legală depinde de verificarea provenienței, ceea ce este practic imposibil de demonstrat.
Așteptări de performanță în funcție de sistem
Consolele pe 8-biți și 16 biți funcționează impecabil pe toate modelele Pi. NES, SNES, Game Boy, Genesis și sisteme similare realizează rate de cadre perfecte chiar și pe hardware-ul Pi Zero. Acești emulatori sunt atât de maturi și optimizați încât consumă resurse minime, lăsând spațiu liber pentru shadere avansate și funcții de avansare care reduc latența de intrare sub hardware-ul original.
Generarea pe 32-biți introduce rezultate-dependente de platformă. Jocurile PlayStation 1 rulează bine pe Pi 3 și modelele mai noi, atingând viteza maximă în majoritatea titlurilor. Pi Zero 2 W gestionează în mod adecvat jocurile PS1 mai ușoare (RPG-uri, luptători 2D), dar se luptă cu titluri 3D-intensive precum Crash Bandicoot sau Tekken 3. Emularea Sega Saturn rămâne slabă pentru toate modelele Pi datorită arhitecturii complexe cu mai multe procesoare a sistemului.
Emularea N64 evidențiază limitările Pi, în ciuda specificațiilor superioare. Arhitectura neconvențională a lui Nintendo 64-Procesorul MIPS R4300i, coprocesorul RCP și RAM Rambus-se dovedește dificil de emulat eficient. Chiar și pe hardware-ul Pi 4 overclockat, titluri populare precum GoldenEye 007 și Perfect Dark prezintă inconsecvențe ale ratei cadrelor și artefacte grafice. Emulatorii N64 specifici Pi-cum ar fi Mupen64Plus-GLIdeN64 optimizează pentru procesoarele ARM, dar încă nu reușesc performanța autentică.
Consolele portabile oferă o compatibilitate mai bună decât sistemele de acasă din epoci echivalente. Emularea Game Boy Advance rulează fără probleme pe Pi Zero 2 W și mai nou, cu o precizie aproape-perfectă. Emularea Nintendo DS necesită Pi 3 minim pentru ratele de cadre redate și chiar și atunci, titlurile 3D-grele se luptă. Emularea PSP este, în esență, ne-funcțională pe orice Pi datorită arhitecturii grafice complexe și rezoluției înalte a sistemului.
Emularea arcade variază foarte mult în funcție de setul ROM și versiunea MAME. Jocurile arcade clasice de la începutul-80 (Pac-Man, Donkey Kong, Galaga) rulează pe orice Pi. Hardware-ul arcade de la sfârșitul anilor 80 (Street Fighter II, Mortal Kombat) necesită Pi 3 minim. 90. Jocurile cu sprite grele (Marvel vs. Capcom, Metal Slug) necesită Pi 4 overclockat pentru o performanță constantă. Potrivirea versiunilor ROM cu versiunea MAME (0,78 ROM-uri pentru MAME 2003 pe Pis mai vechi, 0,139 pentru MAME 2010 pe hardware mai nou) este critică.
Căile viitoare-de verificare și upgrade
Proiectele modulare permit schimbarea componentelor fără reconstrucții complete. Folosirea conexiunilor standardizate-antetul GPIO pentru butoane, micro HDMI pentru afișaje, USB pentru controlere-permite trecerea la modele Pi mai noi pe măsură ce se lansează. Upgrade-ul de la Pi Zero 2 W la Pi 3A+ se potrivește cu dimensiuni identice, în timp ce multiplica de patru ori puterea de procesare.
Extinderea stocării extinde dimensiunea bibliotecii dincolo de limitele cardului SD. Stocarea USB se montează automat în RetroPie, cu folderele ROM legate simbolic de la /home/pi/RetroPie/roms la /media/usb0/retropie/roms. Acest lucru descarcă stocarea jocului de pe cardul SD, care găzduiește doar sistemul de operare și software-ul emulator, reducând uzura-ciclului de scriere.
Îmbunătățirile tehnologiei bateriei sporesc portabilitatea. Celulele moderne cu litiu 21700 conțin 4000-5000mAh în pachete puțin mai mari decât celulele tradiționale de 18650. Bateriile cu capacitate mai mare prelungesc durata de funcționare, dar măresc greutatea și volumul, echilibrarea acestor factori depinde de tiparele de utilizare și de prioritățile factorilor de formă.
Variantele modulelor de calcul permit hardware-ul personalizat de înaltă{0}performanță. Modulul Pi Compute 4 oferă performanță de nivel Pi 4- într-un factor de formă SODIMM de 55x40 mm, perfect pentru versiuni ultra-compacte. Plăcile de transport personalizate integrează periferice specifice în mod direct, eliminând cuiburile de șobolani cu fire jumper. Cu toate acestea, versiunile CM4 necesită abilități de proiectare PCB și setări de producție în loturi mici.
Îmbunătățirile conduse de comunitate-optimizează continuu emularea. Actualizările de bază Libretro vin lunar, îmbunătățind acuratețea și performanța. În urma dezvoltării RetroPie prin depozitele și forumurile GitHub, dezvăluie funcții viitoare și îmbunătățiri de compatibilitate pentru care merită actualizate.
Întrebări frecvente
Pot folosi un Raspberry Pi 5 pentru o versiune portabilă?
Pi 5 necesită 5V la 5A (25W), mult mai mult decât oferă de obicei bateriile. Beneficiile sale de performanță nu se traduc într-o emulare mai bună pentru sistemele pe care Pi 4 se descurcă deja bine. Rămâneți cu Pi 4 sau Zero 2 W pentru o eficiență energetică mai bună în construcții portabile.
Cât durează asamblarea unui constructor pentru prima{0}}dată?
Așteptați-vă la 15-25 de ore repartizate în mai multe sesiuni. Testarea componentelor durează 2-3 ore, configurarea software-ului 3-5 ore, asamblarea fizică 6-10 ore, iar depanarea consumă de obicei încă 4-7 ore pentru primele versiuni. Experiența reduce semnificativ timpul ulterioar al proiectului.
Am nevoie de abilități de lipit pentru a construi un handheld?
Lipirea de bază este aproape inevitabilă, cu excepția cazului în care se utilizează kituri cu PCB-uri pre{0}}asamblate. Conectarea firelor de alimentare, pinii GPIO pentru butoane și firele difuzoarelor necesită lipire. Conexiunile jumper în stil breadboard-funcționează pentru prototipuri, dar nu sunt fiabile mecanic în dispozitivele portabile supuse mișcării și vibrațiilor.
Care este durata reală de viață a bateriei-?
Sistemele tipice cu Pi Zero 2 W, ecran de 3,5 inchi și baterie de 4000 mAh realizează 3-4 ore de joc activ. Pi 4 se construiește cu ecrane mai mari se scurge mai repede, cu o medie de 2-2,5 ore. Durata reală de rulare variază în funcție de luminozitatea ecranului, sistemul care este emulat și dacă WiFi/Bluetooth sunt activi.
Pot aceste handheld-uri să joace jocuri moderne?
Nu. Hardware-ul Raspberry Pi nu are puterea de procesare pentru orice, dincolo de jocurile 3D din era PS1. S-ar putea să ruleze unele jocuri indie ușoare compilate pentru ARM Linux, dar RetroPie se concentrează exclusiv pe emularea retro, nu pe jocurile moderne.
Există riscuri legale în construirea acestora?
Construirea hardware-ului este complet legală. Zona gri legală implică achiziția de ROM-descărcarea de jocuri pe care nu le dețineți încalcă drepturile de autor. Copilurile de rezervă personale de la cartușele deținute sunt legale în multe jurisdicții, deși backup-urile bazate pe disc-poate încălca legile anti-eludare, în funcție de locație.
Gânduri de concluzie
Atractia dispozitivelor portabile Raspberry Pi depășește nostalgia sau economiile de costuri. Aceste proiecte învață concepte electronice fundamentale-reglarea tensiunii, protocoale de comunicații seriale, interfața de intrare/ieșire-prin aplicații practice, mai degrabă decât prin teorie abstractă. Când îmbinarea de lipit se sparge și butonul Start nu mai funcționează la mijlocul-jocului, înveți abilități reale de depanare pe care manualele nu le pot transmite.
Ceea ce separă versiunile de succes de panourile abandonate este setarea-așteptărilor realiste. Aceasta nu înseamnă introducerea de cartușe în consolele din fabrică-ci depanează de ce GPIO 17 citește ridicat când ar trebui să citească scăzut sau de ce rata de cadre scade de la 60fps la 45fps când bateria scade sub 3,6V. Satisfacția nu vine din emularea perfectă, ci din rezolvarea problemelor pe care le-ați creat prin propriile decizii de proiectare.
Comunitatea din jurul acestor construcții rămâne remarcabil de susținere. Necunoscuții de pe forumuri diagnosticează problemele cu regulatorul de tensiune din fotografiile neclare ale citirilor multimetrului. Cineva publică un depozit GitHub cu mapările exacte ale pinului pentru afișajul pe care îl utilizați. Această rezolvare-colaborativă a problemelor transformă ceea ce ar putea fi izolarea frustrantă în experiențe de învățare partajate.
Cel mai important, construirea unui dispozitiv portabil Raspberry Pi oferă o perspectivă asupra modului în care toate electronicele de consum funcționează la niveluri fundamentale. Cutia neagră etichetată „smartphone” sau „laptop” devine mai puțin misterioasă atunci când ați conectat manual butoanele pentru a întrerupe pinii și ați configurat modulele kernelului pentru a detecta reîmprospătările ecranului. Lumea digitală devine tangibilă-la propriu, sub forma unui dispozitiv pe care îl puteți ține și înțelege, deoarece ați asamblat singur fiecare componentă.
